高頻振動細篩

高頻振動細篩詳情

高頻振動細篩技術參數

 ● 采用進口振動電機，激振力可以達到7G（重力加速度）；

● 選用柔性耐磨聚氨酯篩網，篩網開孔率32~45%，篩網使用壽命大于 6 個月；

● 篩機振動彈簧采用抗剪切懸浮支撐彈簧，篩機支架幾乎無振動；

● 細篩所有過流件均進行耐磨處理，如礦漿分配器內襯耐磨陶瓷/聚氨酯襯板，

   篩前、篩下收集漏斗內襯耐磨橡膠；
● 布料器內襯耐磨聚氨酯；

● 疊篩布料器，物料在每層篩面寬度方向分布均勻；

● 分級效率可以達到 70-80% 以上。

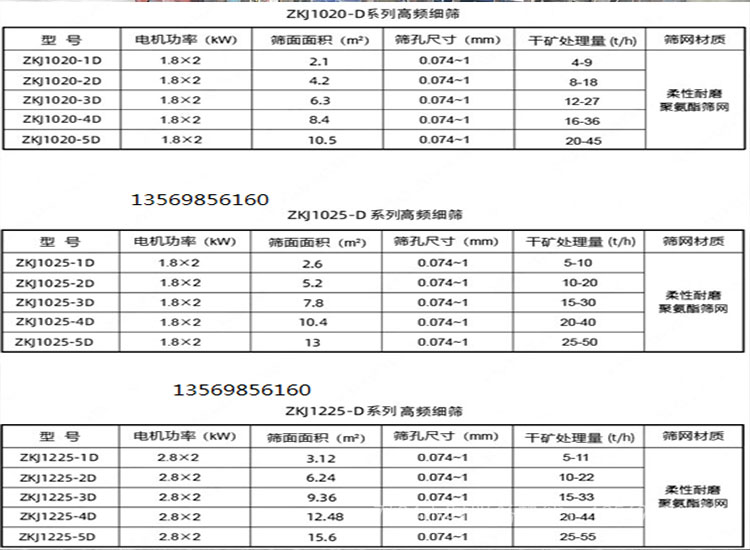

高頻振動細篩型號

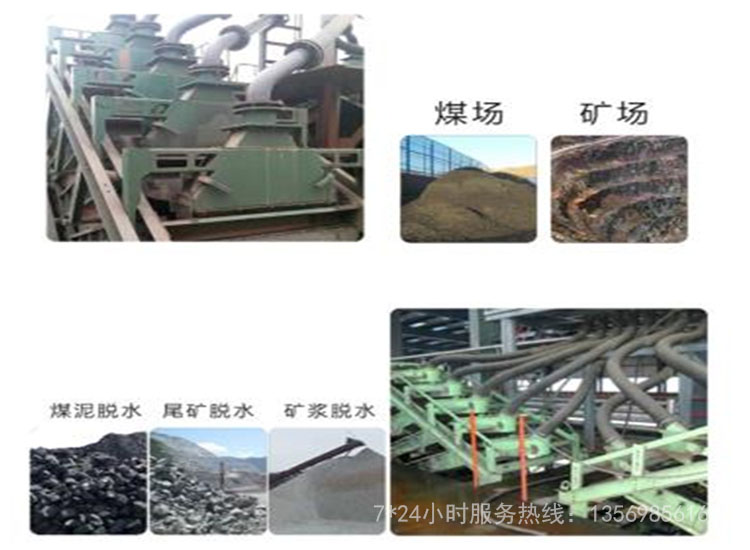

ZKJ-D高頻振動細篩可用于鐵礦、鉛鋅礦、錫礦、鎢礦等黑色、有色金屬礦選礦廠閉路磨礦分級工藝，與旋流器組合分級，分級效率高，可顯著降低磨機循環負荷和過磨，提高選礦回收率。

ZKJ-D高頻振動細篩可用于選煤廠，與旋流器、FBS粗煤泥復式流化分選機或LXA煤用螺旋分選機組合分選粗煤泥。

ZKJ-D高頻振動細篩也可用于長石、石英、高嶺土等非金屬礦選礦廠的分級、脫泥等工藝。

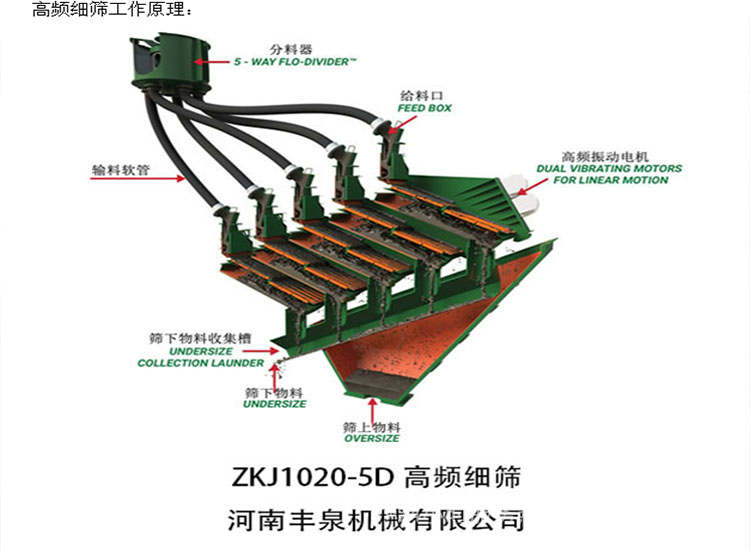

高頻振動細篩結構工作原理

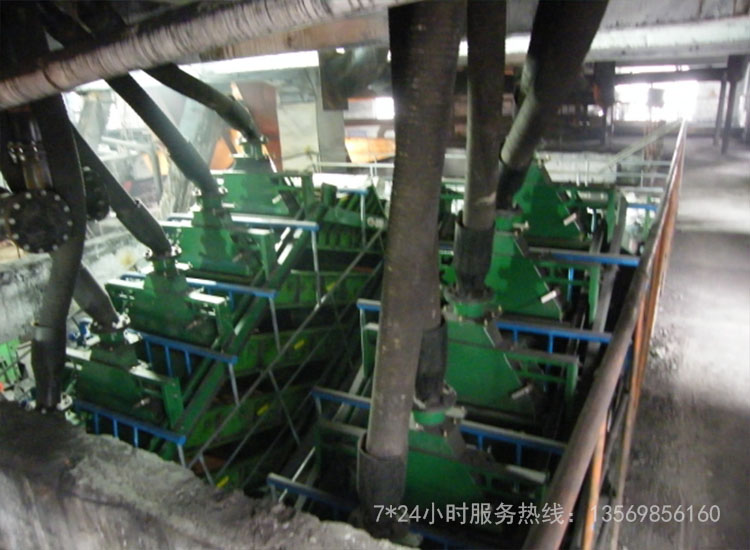

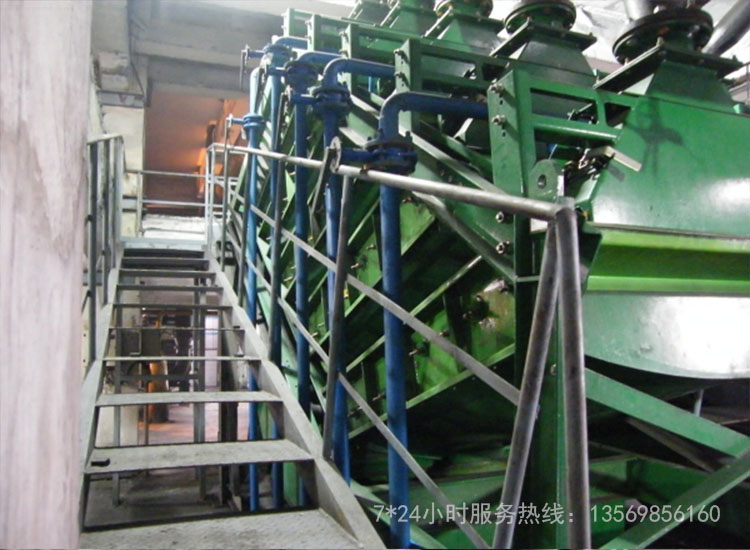

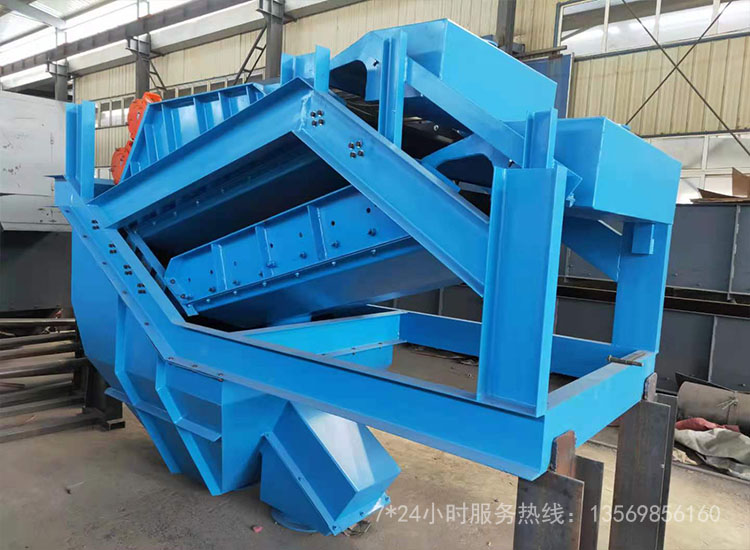

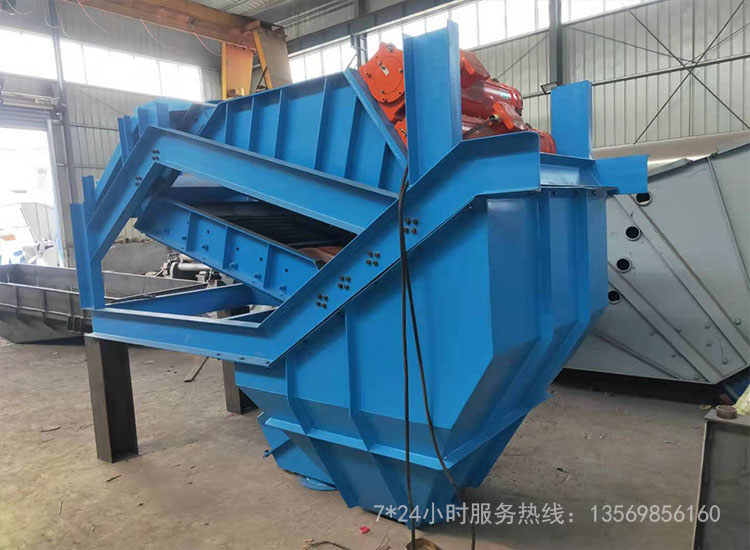

疊層高頻振動細篩采用上下錯落疊層布置，即多臺單層細篩集成于1臺機器上，各層篩面獨立完成給料、篩分作業，各層篩面的篩下物、篩上物分別匯集排出，保證處理能力的同時減少了占地面積。

  疊層高頻振動細篩采用直線振動原理，由高頻雙振動電機按相反方向轉動產生的直線振動，使5層篩板整體沿篩板長度方向一致運動。高頻率、小振幅的振動方式可以破壞礦漿表面的張力和微細物料在粗顆粒上的粘附力，使得物料松散、分層。篩面采用聚氨酯篩網，開孔率高、透篩性好，能夠減少和防止篩孔堵塞，提高篩分效率。

高頻振動細篩安裝使用注意事項

  多臺篩機或疊層高頻細篩現場的安裝使用需要設計合理的料漿分配器。針對用戶的不同應用，料漿分配器實現料漿的多路均勻分配，料漿分配器給每路提供的料漿數量、質量、濃度和粒級分布應該相同。典型的五口分礦箱采用開式內外圓筒形設計，料漿由內圓筒中心給入，并經內外圓筒之間均勻的多路料漿分配室均勻流出。五口分礦箱采用耐磨襯膠可延長使用壽命，也可提供可更換的聚氨酯耐磨件。每個料漿分配室配置有手動或自動遙控的柱塞，可實現一路或多路礦漿的停止和開啟。

  根據現場布置需要，料漿分配器采用頂部或底部的料漿給入方式。當安裝的篩機數量較多時，可以采用二段布置料漿分配器。

  料漿分配器設計工程師仔細考慮總的工藝流程和現場布置要求，將確保料漿分配系統滿足用戶的需要。

給料箱

  為了保證高頻篩篩面均勻布料，提高篩面的利用率，我廠總結多年高頻篩在現場應用的經驗，給所有高頻篩設計了專用給料箱。給料箱內部過漿部分全部采用耐磨膠板，即可以保證給料箱的使用壽命，又可以保證高頻篩的篩面均勻布料，給料箱拆裝清理快捷方便。可以根據客戶需要定制產品，目前該產品大量應用在冶金礦山、煤炭、有色等行業。
