刮板輸送機的相鄰中部槽在水平、垂直面內可有限度折曲的叫可彎曲刮板輸送機,交匯處呈90度彎曲工作面輸送機叫“拐角刮板輸送機”。輸送工藝中刮板機是不可缺少的主要設備。刮板輸送機能保持連續運轉，生產就能正常進行。否則，整個生產線就會呈現停產狀態，使整個生產中斷，造成大的損失。通過將輸送刮板機的輸送底座設計成組裝式，每個小底座之間通過連接器連接固定，這樣便于控制刮板長度，同時可以適當調節刮板輸送彎曲度，彎曲式刮板輸送機刮板機構，包括刮板輸送機，所述刮板輸送機的輸送槽設置為彎曲式結構，且輸送槽的兩側頂端設有滑槽，并且輸送槽內設有刮板，所述刮板設置為臺階型結構，且其臺階型結構低處設有相連接的固定架，所述固定架通過轉軸穿插連接有滾輪，且滾輪置于刮板輸送機的滑槽內，彎曲式刮板輸送機刮板機構設有滾輪，刮板活動可以帶動滾輪在刮板輸送機的滑槽內滑動，讓刮板活動的更加順暢，減少了刮板在活動過程中的摩擦損耗，讓該用于彎曲式刮板輸送機刮板機構的使用壽命更長

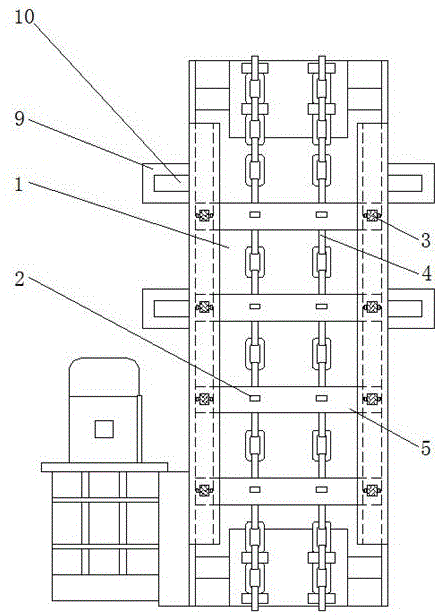

圖中：1、刮板輸送機，2、拉環，3、滾輪，4、刮板鏈，5、刮板，6、活動桿，7、固定架，8、彈簧，9、固定塊，10、定位栓。

在使用該用于彎曲式刮板輸送機刮板機構時

物料經設備進料口均勻地進入槽體底部，由從機尾向機頭方向作封閉連續運行的承載刮板輸送鏈將物料從進料口處連續均勻地輸送至出料口排出。可實現多點進料、多點卸料。機尾設置絲桿調節裝置來調節輸送鏈的松緊度，保證其在運行中始終保持適度張緊狀態，使設備始終處于穩定的運行狀態。

刮板輸送機維護保養規程：

（1）每班調整刮板鏈的松緊程度，并使兩根鏈條松緊程度一致。調整刮板鏈通過調整拉緊絲桿進行，如拉緊絲桿行程不夠時應更換刮板鏈。

 （2）每班應逐一檢查連接環與刮板的固定情況。如出現連接螺栓松脫和刮板掉落時。應停機處理。

 （3）當兩側的刮板鏈磨損不一致而造成刮板傾斜運行時，可采用左右調換的方法逐漸予以糾正，鏈環磨損超過原直徑的25％時，應更換。

 （4）經常檢查頭輪和尾輪的運行情況，當頭輪齒牙及尾輪鏈槽軌面磨損原直徑的1/4時，應予以更換。

 凡已經變形彎曲的刮板，均應予以更換。（6）在使用中如發現中間槽鑄石板松動或脫落應立即更換，以免卡住鏈條。

1.  （7）拉緊螺桿不使用時，應涂以潤滑脂。以免生銹緊不動。

2. 刮板輸送機設備選用：

   1、鏈速選擇：用戶應根據物料的狀態，先選擇適當 的鏈速，如是說磨琢型強、溫度高、粗大顆粒比較多及顆粒比較大的物料，宜選用慢速。

   2、機型選擇：鏈速確定后，即可根據輸送量選擇適機型。在同樣輸送量下，選擇較大機型可使鏈速降低，從而延長使用壽命。但輸送量也不宜太小，如實際量低于該機額定輸送量度30，使用時料層過薄，會造成空轉，反而會增加磨損。

   3、進出料口的選擇：對于流懂性差或溫度達的物料，一般不宜采用上進料口，以免進料不暢。

       由于工藝布置的限制，當支進料口離離尾部軸較近）時，一般不宜采用上進料口。本機采用多個進料口和多個出料口，還可以根據客戶需要，提供帶閘的出料口。兩臺鏈運機上下交叉銜接時，應分別采用“中間節底面出料口”（有帶閘的和不帶閘的兩種）和“兩側進料口”。

   （8）拉緊螺桿銹蝕無法轉動時，應予以更換。
