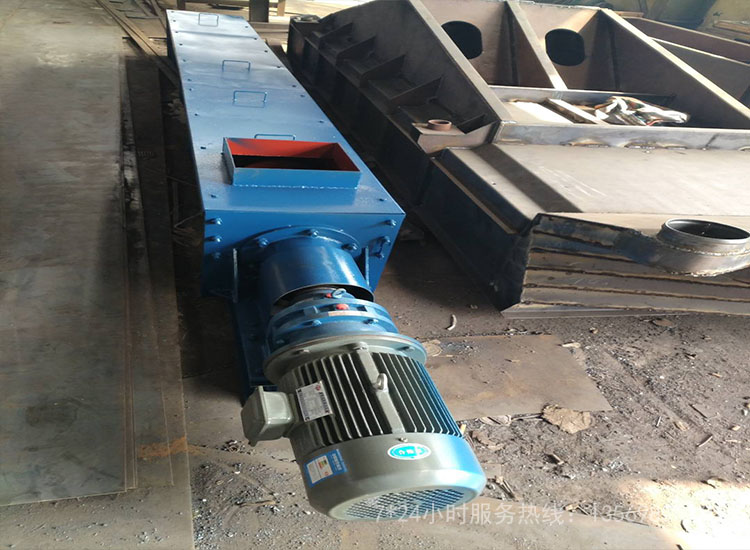

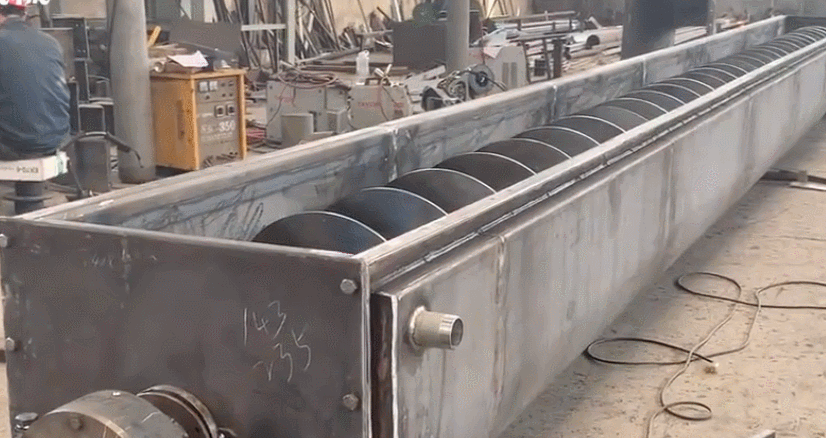

水冷螺旋輸送機詳情
水冷內螺旋輸送機包括進料單元、出料單元、筒體、冷卻單元、驅動單元和支撐單元，進料單元和出料單元分別設置于所述筒體的兩端，驅動單元使筒體圍繞其中心對稱軸回轉，支撐單元支撐筒體，所述筒體包括外筒體和內筒體，靠近進料單元的外筒體外周設置有一定長度的夾套，所述冷卻單元包括設置于出料單元中心部位的進水管、設置于內筒體中并與進水管相連通的空心螺旋葉片、設置于進料單元中心部位并與所述空心螺旋葉片相連通的出水管以及設置于所述一定長度的夾套中的空心折流板或第二空心螺旋葉片
1、冷卻方式：循環水冷卻，
2、冷卻系統：內部冷卻（旋轉軸）、外部冷卻（夾套），
3、循環冷卻水走向：從半焦螺旋出口端進入，半焦螺旋入口端流出，
4、材質：與物料接觸部分為304不銹鋼（軸直徑159mm,葉片厚度10mm，螺旋套管徑377mm,厚度8mm），外夾套材質：Q235，管徑460mm、壁厚10mm,
5、螺旋軸和葉片必須經過調直及熱處理，
6、螺旋套管長度不能大于：7000mm,
7、霧化噴嘴（材質304）：在輸送螺旋出口端，螺旋葉片上部開始安裝，依 次往輸送螺旋入口端每隔200mm安裝一個，共安裝三個霧化噴嘴，可單獨調控水量，也可單獨簡易拆卸便于清理噴嘴，
8、螺旋軸驅動方式：連接軸驅動，配備變頻調速電機（需注明電機功率），
9、要求：輸送量每小時大于6m3，輸送物料進入螺旋入口時溫度為450℃， 出料時溫度需降至100℃以內
1、螺旋旋軸采用耐高溫、耐磨材質，制作成分體式螺旋葉片，葉片在使用過程中部分磨損可單獨更換;螺旋葉片為梯形截面，使葉片在輸送物料時受力更為合理;分體式螺旋葉片接口處采用梯形插槽形式連接用以傳遞扭矩，同時這種結構可以使各螺旋葉片在拆裝時更為方便;尾節一組葉片設計成帶錐度形式，這種結構可以使進料口處的物料流動更加合理，不至于形成局部堆料。
2、水冷軸為空心結構，采用優質鋼制造，做螺旋實體的承力軸傳遞扭矩。
3、水冷管用于水冷軸的循環冷卻，改善軸的使用環境，提高軸的使用壽命。本螺旋輸實體安裝時首先安裝分體式螺旋葉片，先將分體式螺旋葉片套在水冷軸上，調整好各螺旋葉片的位置后將插槽對好，后將螺旋葉片固定在水冷軸上。安裝好螺旋葉片后將水冷管插到空心的水冷軸中，水冷管一端放置在水冷軸中，另一端連接旋轉接頭。
當設備使用時，冷卻水通過旋轉接頭進入到水冷管一端，經過水冷管后流到水冷軸中，然后冷卻水經水冷軸通過旋轉接頭排出，實現循環冷卻
