星型卸料器技術參數

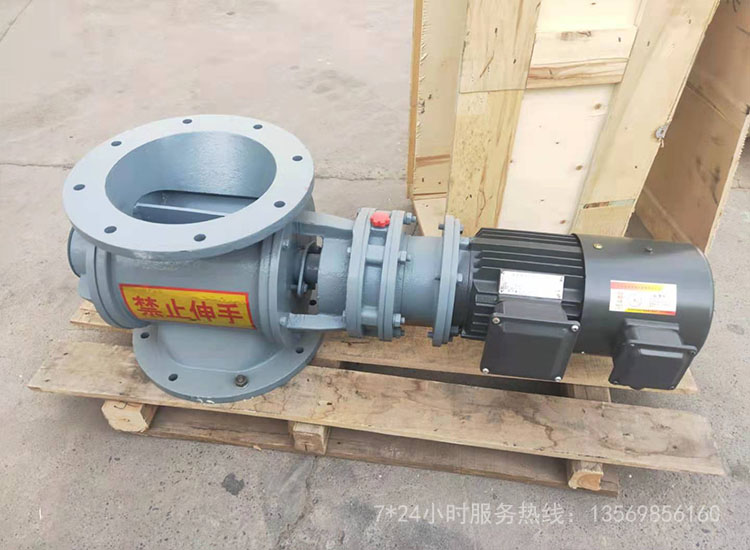

星型卸料器俗稱卸料器，星形卸料器，又稱旋轉給料器、鎖氣閥、卸灰閥。通常星型卸料的結構是由帶有數片葉片的轉子葉輪、殼體、密封件及減速器、電動機等組成。當上部料倉的物料靠自重落下充填在葉片之間的空隙中，隨葉片的旋轉而上部卸出。因此，星型卸料器可以定量而連續地卸料。
星型卸料器常用在氣力輸出系統中，用于壓力輸出系統或負壓輸出系統，星型卸料器以均勻，連續地向輸料管供料，以_氣力輸出管內的氣，固體比較穩定，從而使氣力輸送能正常工作。同時，又能將卸料器的上，下部氣壓隔斷起到鎖氣作用。因此，星型卸料器是氣力輸送系統中常用的重要部件。
星型卸料器型號選型
| 型號 |
每轉體積 （立升/轉） |
電機型號 功率（KW） |
轉速 （轉/分） |
工作溫度(℃） | 主要尺寸 | ||||||||||
| A | B | C | A1 | B1 | C1 | M | H | F | E | Ф | |||||
| 2型 | 2型 | Y801-4/0.55 | 24 | ≤300 | 240 | 200 | 150 | 240X240 | 200 | 150X150 | 120 | 240 | 190 | 680 | 8-Ф9 |
| 4型 | 4型 | Y801-4/0.55 | 24 | ≤300 | 280 | 240 | 180 | 280X280 | 230 | 180X180 | 140 | 280 | 210 | 720 | 8-Ф11 |
| 6型 | 6型 | Y802-4/0.75 | 24 | ≤300 | 300 | 260 | 200 | 300X300 | 250 | 200X200 | 150 | 300 | 220 | 740 | 8-Ф11 |
| 8型 | 8型 | Y802-4/0.75 | 24 | ≤300 | 320 | 280 | 220 | 320X320 | 270 | 220X220 | 160 | 320 | 230 | 760 | 8-Ф11 |
| 10型 | 10型 | Y90S-4/1.1 | 24 | ≤300 | 340 | 300 | 240 | 340X340 | 290 | 240X240 | 170 | 340 | 250 | 800 | 8-Ф13 |
| 12型 | 12型 | Y90S-4/1.1 | 24 | ≤300 | 360 | 320 | 260 | 360X360 | 310 | 260X260 | 180 | 360 | 260 | 820 | 8-Ф13 |
| 14型 | 14型 | Y90S-4/1.1 | 24 | ≤300 | 380 | 340 | 280 | 380X380 | 330 | 280X280 | 190 | 380 | 350 | 1020 | 8-Ф17 |
| 16型 | 16型 | Y90S-4/1.1 | 24 | ≤300 | 400 | 360 | 300 | 400X400 | 350 | 300X300 | 200 | 400 | 360 | 1040 | 8-Ф17 |
| 18型 | 18型 | Y90L-4/1.5 | 24 | ≤300 | 420 | 380 | 320 | 420X420 | 370 | 320X320 | 210 | 420 | 370 | 1080 | 8-Ф17 |
| 20型 | 20型 | Y100L-4/1.5 | 24 | ≤300 | 440 | 400 | 340 | 440X440 | 390 | 340X340 | 220 | 440 | 380 | 1100 | 8-Ф17 |
| 26型 | 26型 | Y100L-4/2.2 | 24 | ≤300 | 500 | 460 | 400 | 500X500 | 450 | 400X400 | 250 | 500 | 410 | 1200 | 8-Ф17 |
| 30型 | 30型 | Y100L-4/2.2 | 24 | ≤300 | 540 | 500 | 440 | 540X540 | 490 | 440X440 | 270 | 540 | 430 | 1240 | 8-Ф17 |
| 36型 | 36型 | Y100L-4/4 | 24 | ≤300 | 600 | 560 | 500 | 600X600 | 550 | 500X500 | 300 | 600 | 460 | 1280 | 8-Ф20 |
| 40型 | 40型 | Y100L-4/4 | 24 | ≤300 | 640 | 600 | 540 | 640X640 | 590 | 540X540 | 320 | 640 | 480 | 1380 | 8-20 |
星型卸料器結構工作原理
星型卸料器的主要結構
一、星型卸料器的上、下法蘭口基本是方形或圓形，A為方形、B為圓形，可以由用戶選擇。
二、耐磨損封閉型轉子葉輪星型卸料器特點是移子葉片的端部帶用特殊耐磨材料制成。能_葉片端部與殼內壁有良好接觸，并且磨損后可方便地調節葉片端部，使其仍然與殼體內部操持良好接觸，具有_的鎖氣性能。
本卸料裝置是除塵排灰、送風和其它設備給料的主要設備，適用于粉狀物料和顆粒狀物料。為環保、冶金、化工、糧食、食品等工業部門廣泛應用。
星型卸料器安裝使用注意事項
1、設備在調試前，應檢查各部件安裝是否到位，聯接螺栓是否松動，如松動則進行必要的緊固。
2、認真閱讀《產品使用說明書》，熟悉產品的性能、工作原理、使用注意事項。
3、對聯接部位、轉動部位要注意做好每班的巡檢工作，發現問題，及時解決。對軸承等轉動部位，每10天加一次潤滑脂，同時注意清理雜質，保持轉動部位轉動良好。
4、設備在空載試運轉時，必須給擺線針輪減速機加入潤滑油(脂)，潤滑油推薦用:40＃機械油,切忌有腐蝕性、不清潔的油混入.
擺線針輪減速機以油浴潤滑為主,次使用時當運轉10-15天后必須更換新油,在正常工作情況下(每天不超過8小時)可以每隔3-4月?lián)Q油一次,對每天連續正常24小時的卸料器, 必須每隔1-2月?lián)Q油一次。
葉輪、軸承等轉動部位添加鈣基潤滑脂。加換油制度：次加油運轉一周后應更換新油，并將內部油污沖凈，以后每3～6個月更換一次，注油量應保證高速端行星齒輪的潤滑，運轉中減速機體內儲油量必須保持規定的油面高度，不宜過多或過少，加油可打開通氣帽或油杯蓋補充；油脂潤滑更換制度與潤滑油一樣。
5、定期更換擺線針輪減速機中的潤滑油，通常每3～6個月更換一次，更換時注意經過2-3次的過濾后才能使用。
注意：擺線針輪減速機出廠時未裝潤滑油，用戶使用前務必按規定加足潤滑油。
同時嚴格遵守設備安全操作規程。
