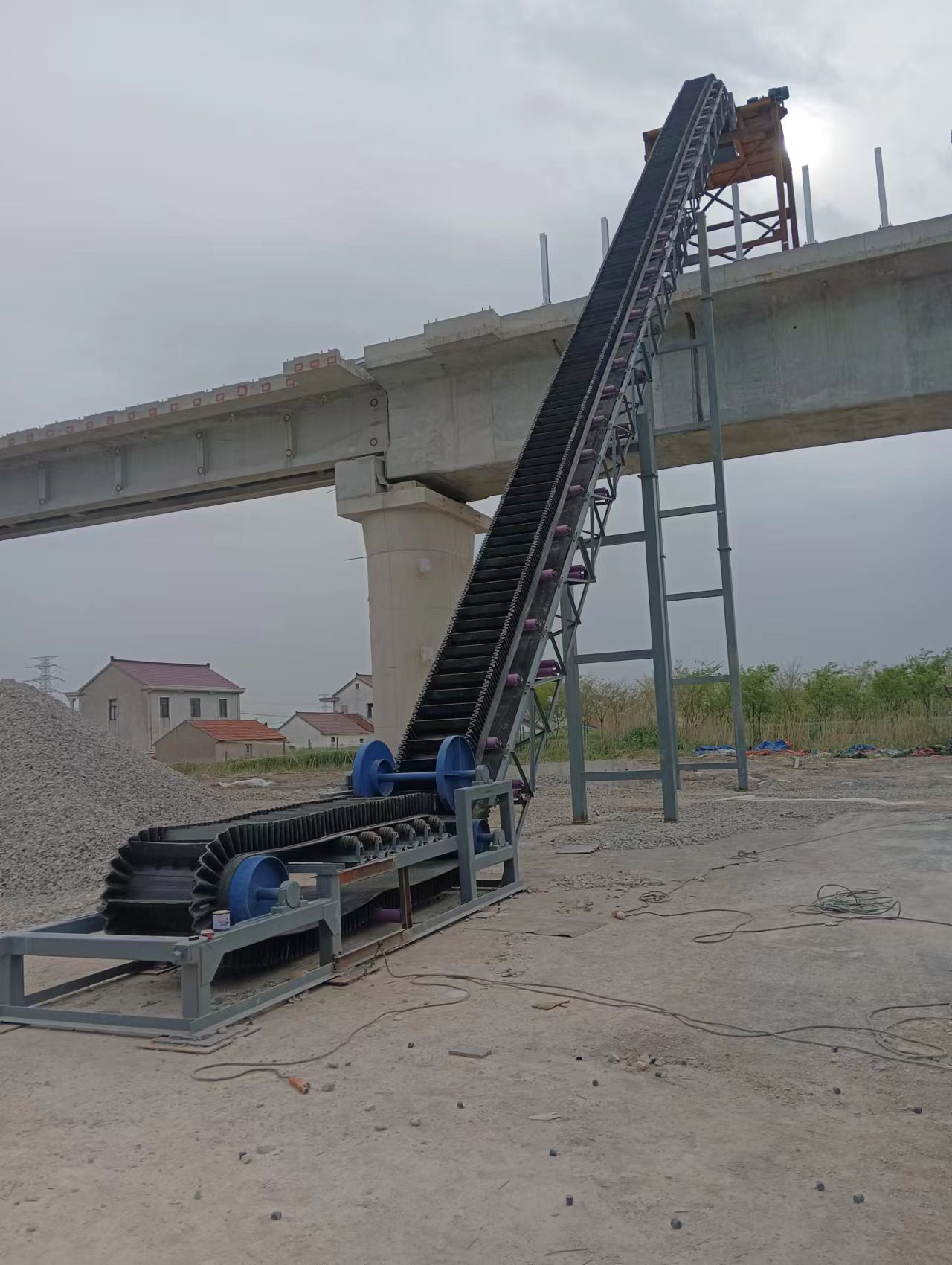

大傾角皮帶輸送機設計注意事項？

大傾角皮帶輸送機設計圍繞輸送帶、傾角、驅動、結構布置、安全這幾塊。

明確傾角劃分：普通皮帶≤18°，大傾角通常指 **>18°，特殊結構可實現30°-90°** 垂直輸送

核心結構選擇：傾角20°-35°可選花紋帶；>35°必須用波狀擋邊 + 橫隔板組合

安全優先級：防滑 > 防跑偏 > 防撒料，配套多重監測與保護裝置

系統匹配：驅動功率、張緊力、托輥組、清掃器需按大傾角工況專項計算與選型

20°-35°：花紋輸送帶（魚骨紋、人字形）+ 深槽托輥組

35°-60°：波狀擋邊輸送帶 + 橫隔板（T 型、C 型）

>60° 至 90°：加強型波狀擋邊 + 高橫隔板 + 特殊驅動裝置

尖銳礦石：耐磨、抗撕裂橡膠輸送帶，覆蓋膠厚度≥15mm

高溫物料（如水泥熟料）：耐高溫橡膠（耐溫120℃-200℃）或特殊材質

腐蝕性物料：氟橡膠或 PP 材質襯板，耐酸堿等級 PH1-14

大傾角專用：帶芯強度需≥1000N/mm，建議選用 ST 型鋼絲繩芯輸送帶

花紋帶選擇：人字形花紋適合20°-30°，魚骨紋適合25°-35°，花紋高度12-20mm

擋邊規格：傾角 25° 時擋邊高度≥120mm，傾角每增加 5° 擋邊高度增加20-30mm

橫隔板配置：間距按物料粒度調整（通常為粒度的 3-5 倍），防止物料滑動堆積

結構防滑：波狀擋邊 + 橫隔板形成 "料斗式" 結構，防止物料下滑

摩擦增強：輸送帶覆蓋膠選用高摩擦系數（≥0.6）配方，滾筒表面包膠（菱形花紋）

速度控制：降低運行速度（≤1.6m/s），減少物料慣性滑動風險

壓帶裝置：在變坡點設置機械壓帶輪，壓力點距帶面≤300mm，防止輸送帶飄起

張緊力優化：采用液壓張緊裝置，張力比常規增加20%-30%，確保足夠包角摩擦力

下運大傾角（-18° 至 - 90°）必須配置制動裝置 + 防逆轉裝置，防止超速和倒轉

驅動系統改為發電制動模式，回收能量并控制速度

• 輸送帶張力需增加30%-50%，防止松帶打滑
• 垂直輸送（90°）

• 采用加強型波狀擋邊 + 高橫隔板，橫隔板間距≤物料粒度的 2 倍
• 頭部和尾部設置轉向滾筒，確保輸送帶平穩過渡
• 張緊裝置采用重錘式，提供恒定張力

低溫 / 高溫環境

• 低溫（<-19℃）：選用耐寒橡膠（-40℃），滾筒加裝加熱保溫層
• 高溫（>40℃）：輸送帶選用耐高溫材質，驅動系統增設冷卻裝置

設計禁忌與常見錯誤規避

1. 嚴禁用普通輸送帶輸送傾角 > 20° 的物料，必須采用花紋帶或擋邊帶
2. 不得隨意降低滾筒直徑和輸送帶強度，防止帶體彎曲應力過大導致分層
3. 避免傾角突變，必須設置過渡段，防止物料慣性滑動
4. 清掃系統不可簡化，否則會導致物料粘結，增加輸送帶磨損和跑偏風險
5. 下運大傾角輸送機必須配置可靠的制動裝置，嚴禁僅依靠驅動電機制動
